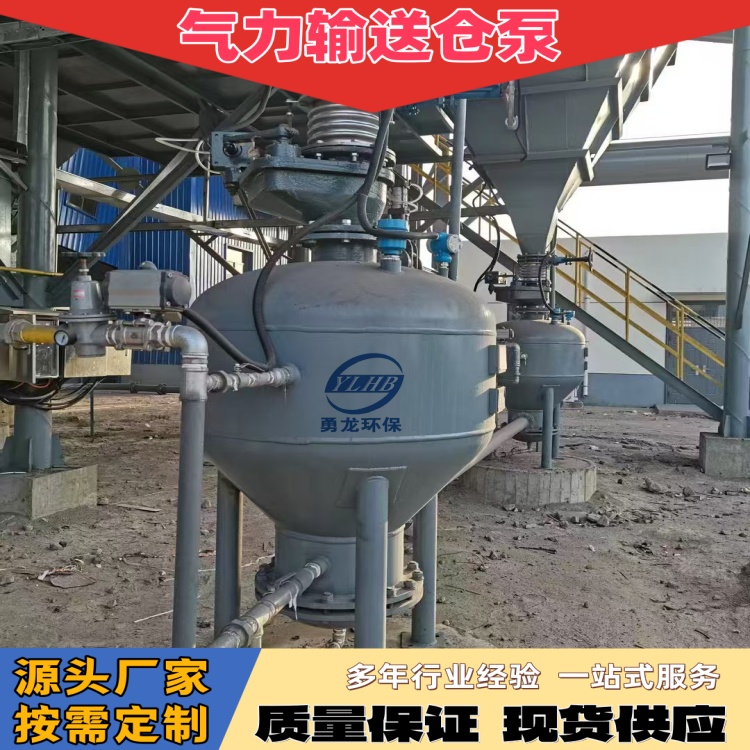

倉式氣力輸送泵講解

倉式氣力輸送泵是采用正壓氣力輸送方式輸送粉狀物料的設備，在電廠粉煤灰、水泥、水泥生料、礦粉等物料輸送中應用廣泛。其相關介紹如下：

- 工作原理：倉式泵卸料有底部出料和上部卸出兩種方式 。底部出料常用，罐內物料通過圓錐面充氣槽充氣、噴嘴噴氣等方法流態化；上部卸出則通過在底部設置流態化充氣板（層）實現。其輸送是不連續過程，一個工作周期為：先打開進料閥和排氣閥常壓進料，滿倉后關閉；接著打開高壓氣閥加壓；達到操作壓力后，開啟輸送空氣閥門和卸料閥輸送物料；輸送結束后，關閉高壓氣閥和卸料閥，用壓縮空氣清吹管道，同時打開排氣閥使罐內降壓至常壓 。

- 主要構成：

- 進料裝置：位于倉泵上部，由直行程缸通過搖臂驅動翻板作90度旋轉控制開閉，密封結構適應飛灰惡劣工況。

- 排氣裝置：在倉泵上部，通過氣缸動作開閉，排出倉泵內余氣。

- 流態化裝置：即氣化室，在倉泵底部，下部有流化盤和硫化布組成的氣化裝置，中部設噴射管。

- 氣動出料閥：在物料出口處，輸送時打開，結束時關閉，由氣缸帶動雙閘板閥芯運動控制。

- 泵體：作為物料存貯裝置，是耐磨損、抗疲勞的壓力容器。

- 電氣控制柜：通常一臺倉泵一個，用于控制。

- 氣動控制箱：即電磁閥箱，控制每臺倉泵氣缸工作，一般一臺倉泵配一個。

- 主要特點：具有高節能（耗氣量低）、料氣比高、物料流速低（設備磨損小）、調節功能強、排堵方式獨特、配套設施易解決、能耗系數小、自動化程度高等特點。

氣力輸灰結構圖說明

典型的氣力輸灰系統包含多個部分：

- 倉式泵主體：包括橢圓形封頭（設有入料口、排氣口、測壓口、探料口、吊耳等）、泵筒（中部有人孔，下側有進氣口）和錐形封頭（底部有出料口，上部有支座連接支腳 ）。

- 管道系統：包括進料管道、輸灰管道、壓縮空氣管道等。進料管道用于將物料從料倉引入倉式泵；輸灰管道負責將倉式泵內流化后的物料輸送至目標地點；壓縮空氣管道為物料流化和輸送提供動力 。

- 閥門組件：如進料閥、排氣閥、出料閥、高壓氣閥等，通過開閉控制物料和氣體的流動，協調系統工作流程。

- 輔助裝置：料位計用于監測倉內物料位置；壓力開關檢測系統壓力變化；還有電氣控制柜、氣動控制箱等用于自動化控制。

因結構圖樣式多樣，你可以在搜索引擎中搜索“氣力輸灰結構圖”，能查看不同類型的圖示。
